N-SUB : Arrayable Point Source. Multifunktions Subwoofer.

Kompakter 15" Subwoofer für N-APS

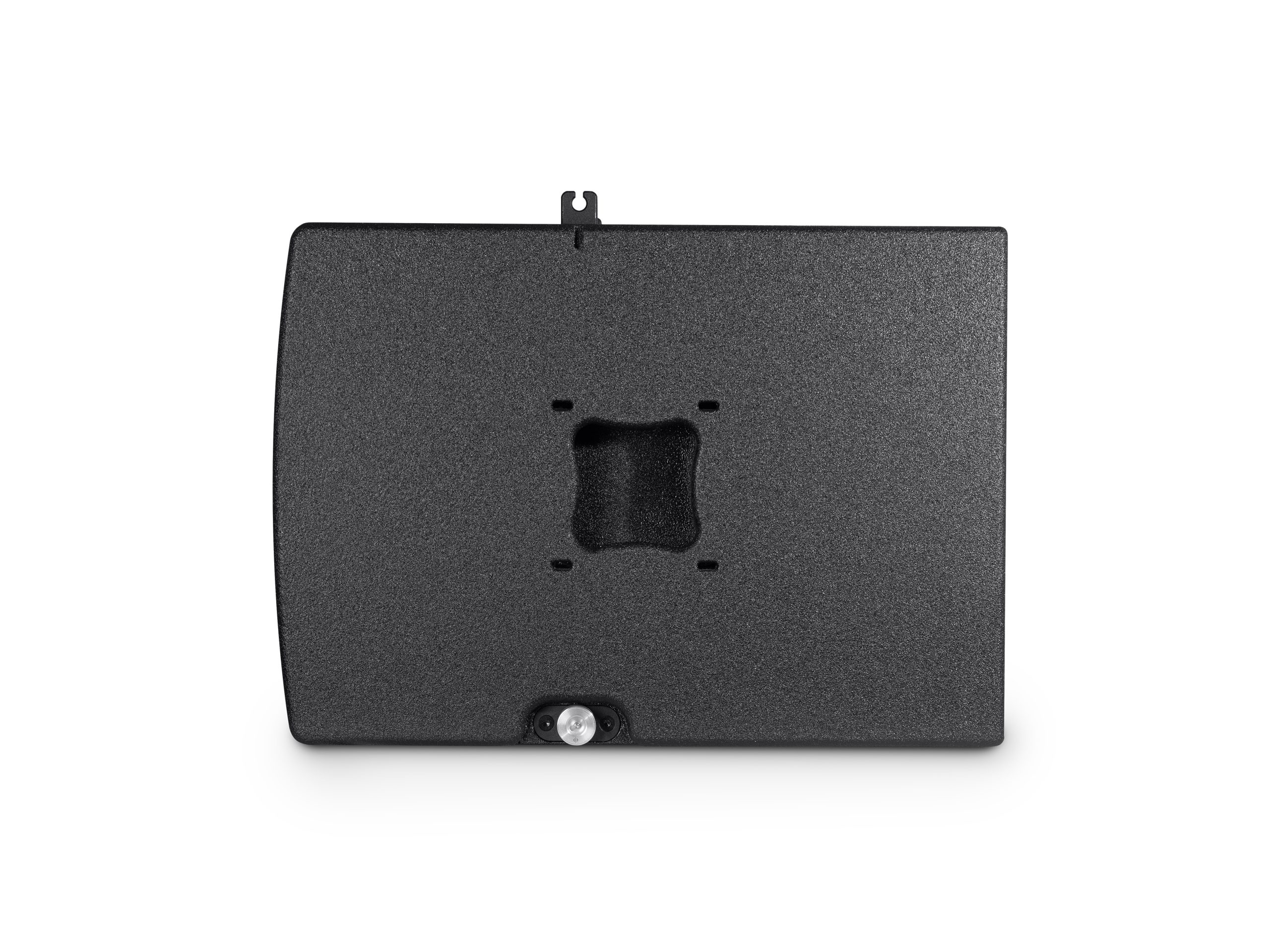

N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Size Comparison
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Photo
N-SUB Size Comparison

Kompakte 15" Tiefbasserweiterung, erweiterter Frequenzganz bis zu 30 Hz (-6 dB)

  • Kompakte 15" Tiefbasserweiterung, mit Gewicht von nur 28 kg. Mit seiner hohen Belastbarkeit von 1500 W und einem maximalen Schalldruck von 139 dB (Peak) ist dies ein echter Kraktprotz - er erreicht bis zu 30 Hz.


Eigenschaften

  • Kompakter 15" Hochleistungs Subwoofer
  • Geringes Gewicht von 28 kg
  • Erweiterter Frequenzgang bis zu 30 Hz
  • Systemintegration mit LINUS DSP Verstärkern
  • Max. Schalldruckpegel 139 dB (Peak)
  • Dynamical Airflow Cooling (DAC) Technologie
  • 1-Pin Rigging-System kompatible mit N-APS für geflogene oder gestapelte Bass-Arrays

This post is also available in: English (Englisch)

Übersicht

Der N-SUB ist ein kompakter 15″-Subwoofer mit hoher Leistung und einem geringen Gewicht von nur 28 kg. Mit seiner hohen Belastbarkeit von 1500 W und einem maximalen Schalldruck von 139 dB (Peak) ist dies ein echter Kraktprotz – er erreicht bis zu 30 Hz. Wie das N-APS von CODA profitiert auch N-SUB von Dynamic Airflow Cooling (DAC) – einer revolutionären Technologie, die der Box ermöglicht, sehr hohe Schalldruckpegel zu erreichen und dabei vollständig kühl zu bleiben – anders als bei den marktüblichen Boxen, wo mehr Power die Innentemperatur erhöht, was zu komprimiertem und verzerrtem Audio führt. Im Fall des N-SUB bleibt jede klangliche Klarheit erhalten – er wird einfach lauter. Viel lauter.

Dynamische Luftstromkühlung (DAC).

Um diese immense Menge an Energie in ein kompaktes Gehäuse zu verstecken, waren ein neues Gehäusedesign und ein neues thermisches Konzept erforderlich. Die Frontschallwand und die Lüftungsöffnungen des N-SUB sind aus Aluminium gefertigt, wo die alle Treiber eingebaut sind. Die Lüftungsöffnungen aus Aluminium sind optimiert, um den Luftstrom zu maximieren und die Wärmekapazität des Systems zu erhöhen.

Wenn mehr Leistung zugeführt wird, erhöht sich der Luftstrom in den Lüftungsöffnungen, wodurch mehr Wärme von den Treibern abgeleitet und außerhalb des Gehäuses verteilt wird. Die DAC-Technologie verbessert deutlich die Wärmeableitung und erhöht die doppelte Belastbarkeit und den maximalen Schalldruck des Systems.

Die Neodym-Konustreiber auf dem neuesten Stand der Technik.

Der N-SUB ist mit einem extrem verzerrungsarmen 15″-Treiber ausgestattet. Ein starker Motor liefert einen extrem hohen Magnetfluss, was ihn sehr effizient macht – seine 4″-Schwingspule sorgt für eine ultra-lineare Auslenkung bei gleichbleibender Magnetkraft. Der Konus sorgt für maximale Steifigkeit und geringe Bewegungsmasse. Drei Aluminium-Kurzschlussringe reduzieren die Induktionsschwankungen, was wiederum die Intermodulationsverzerrung minimiert und gleichzeitig die thermische Kompression verringert. Letztendlich verbessert dies die Gesamtschallleistung, was zu einem größeren Publikumserlebnis führt.

Systemlösungen.

Der N-SUB arbeitet ausschließlich mit CODA Audio LINUS-Systemverstärkern als integrierte Lösung für DSP-Steuerung, -Verstärkung, Netzwerkfernbedienung und -Diagnose zusammen. Dies garantiert optimale Leistung und optimalen Schutz. und obwohl seine Hauptaufgabe darin besteht, N-APS mit Low-End-Verstärkung zu versehen, eignet sich der N-SUB auch für eine Vielzahl von Anwendungen auf dem Touring- und Installationsmarkt, wo kompakte Größe, hohe Präzision und tiefe, druckvolle Niederfrequenz erforderlich sind. Zum Beispiel Tanzclubs, Theater, Gebetshäuser und eine Vielzahl von Locations mit Live-Musik.

Systemlösungen

8x N-SUB Cardio

SYSTEM COMPONENTS:

8x N-SUB
1x LINUS10-C (LINUS14, LINUS10)

ACCESSORIES:

4x DOT-N-SUB

CABLES:
2x CAL-Comb1

2x N-APS + 2x N-SUB

SYSTEM COMPONENTS:

2x N-APS
2x N-SUB
1x LINUS10-C (LINUS14, LINUS10)

ACCESSORIES:

2x CU-N-APS
1x DOT-N-SUB

CABLES:

4x CAL4SP-10

6x N-APS + 6x N-SUB

SYSTEM COMPONENTS:

6x N-APS
6x N-SUB
1x LINUS10-C (LINUS14, LINUS10)

ACCESSORIES:

2x LID-N-SUB
2x GAH-N-APS
2x DOT-N-SUB

CABLES:

2x CAL4SP-10
6x CAL4SP-1,5

4x CAB4

Spezifikation

Typ: Kompakter 15" Subwoofer für N-APS
Anwendungsgebiet: Kleine / Mittelgroße Veranstaltungsstätten
Frequenzgang (-6 dB): 30 Hz - 150 Hz
Belastbarkeit AES / Peak (passiv): 1500 W / 6000 W
Empfindlichkeit
Max. Schalldruck (LINUS14):* 139 dB
Verstärker, Boxen pro Verstärker
LINUS10-C Optimum / Maximum: 8/12
LINUS14D Optimum / Maximum: 8/12
LINUS10 Optimum / Maximum: 4/8
Bestückung: 15" Neodym Tieftontreiber, 4" (101.6 mm) voice coil, 1500 W (AES)
Nennimpedanz: 8 Ohm (+1/-1)
Anschlüsse: 2x Neutrik™ NL4MP
Montage: Integriert
Gehäusematerial: Hybrid - Baltische Birke und Aluminium
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
Abmessungen (BxHxT): 518 x 418 x 595 mm / 20.39 x 16.46 x 23.43"
Abmessungen inkl. Hardware (BxHxT): 518 x 446 x 595 mm / 20.39 x 17.56 x 23.43"
Nettogewicht: 28 kg / 61.73 lbs

Zubehör

  • DOT-N-SUB

    This post is also available in: English (Englisch)

    Transport dolly for 3x N-SUB

  • LID-N-SUB

    This post is also available in: English (Englisch)

    Groundstack adapter plate for horizontal arrayed N-APS on N-SUB

  • GAH-N-APS

    This post is also available in: English (Englisch)

    Groundstack adapter for horizontally stacked N-APS

  • FRV-N-APS

    This post is also available in: English (Englisch)

    Frame for vertically arrayed N-APS

  • CAL-COMB1

    This post is also available in: English (Englisch)

    Loudspeaker Cable (2CH), NL4 to 2x NL4 (1+/1-) – 10m

  • CO-N-SUB

    This post is also available in: English (Englisch)

    Protection cover for 1x N-SUB/ SCN-F

  • CO-N-SUB EX

    This post is also available in: English (Englisch)

    Protection cover extension for 1 x N-SUB / SCN-F, compatible with CO-N-SUB

Downloads

DateiAktion
N-SUB DatasheetDownload
N-SUB CAD Drawing 2DDownload
N-SUB CAD Drawing 3DDownload
N-SUB AccessoiresDownload
CODA Audio Weather Protection Download
