SCV-F : Sensor Controlled Subwoofer.

Kompakter 18" sensorkontrollierter Subwoofer

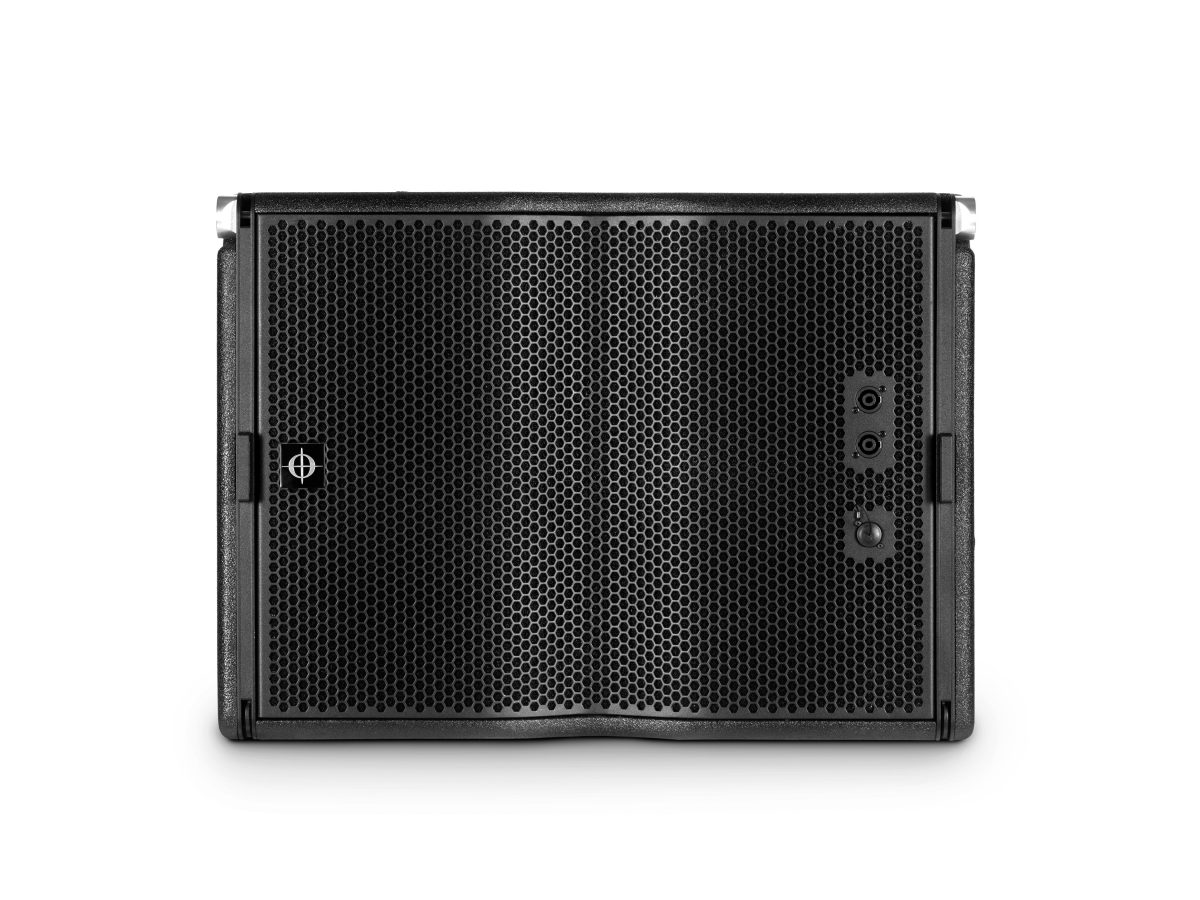

SCV-F Photo
SCV-F Photo
SCV-F Photo
SCV-F Photo
SCV-F Photo
SCV-F Size Comparison
SCV-F Photo
SCV-F Photo
SCV-F Photo
SCV-F Photo
SCV-F Photo
SCV-F Size Comparison

Kompakter 18” Subwoofer mit SC-Technologie , Erweitert die Tieftonwiedergabe hinunter bis 25 Hz (-6 dB)

  • Der SCV-F verwendet die preisgekränte Sensor-Controlled-Technologie von CODA Audio. Durch die Kombination eines geschlossenen Regelkreises mit großen, geräuscharmen Laminar-Flow-Ports bietet der SCV-F Subwoofer eine erhöhte Leistung und ein kontrolliertes Ansprechverhalten.


Eigenschaften


  • Kompakter 18” Sensor Controlled Subwoofer
  • Erweiterte Tiefbasswiedergabe bis 25 Hz (-6 dB)
  • Eine Gegenkopplungsschleife garantiert extrem schnelles Ansprechverhalten und ein extrem hohes Maß an Verzerrungsfreiheit
  • Konfigurationen in Omnio und Cardioid, sowohl in geflogenen und bodengestapelten Arrays
  • Voll kompatibles Rigging mit AiRAY, VIRAY und SC2-F
  • Mit variablen Winkeln, können Arrays gebildet werden, deren Krümmung der des AiRAY oder ViRAY Hauptsystem entspricht und perfektes Time-Alignment ermöglicht
  • LINUS RACKS beinhalten einen integrierten DSP, liefern die benötigte Betriebsleistung und die Regelschleife für den Velocity Sensor


This post is also available in: English (Englisch)

Übersicht

Wenn es um Subwoofer geht, hat CODA Audio ein beeindruckendes Angebot von äußerst raffinierten und leistungsfähigen Modellen für eine Vielzahl von Anwendungen. Das besonders clevere an manchen dieser Subwoofern ist, dass sie sensorkontrolliert sind. Das bedeutet, dass sie duetlich bessere Ausgangsvorraussetzungen haben, als konventionelle Subwoofer: Sensor-kontrollierte Subwoofer sind in der Lage, messbare und deutlich hörbare Vorteile bei Impulsantwort, Gruppenlaufzeit, Wasserfall und in Hinblick auf Verzerrungen zu liefern.

In der Tat ist der Frequenzbereich von 35 – 100 Hz zeitlich angeglichen, während die Gruppenlaufzeit im Bereich von 25 – 35 Hz geringfügig zunimmt. Daraus resultiert eine extrem präzise und musikalischen Tiefbasswiedergabe. Die Klangqualität liegt damit weit über der von herkömmlichen Systemen mit Port-Design.

Das Herzstück des SCV-F (der im Array im Cardio- oder Omni-Modus betrieben werden kann) ist ein äußerst effizienter, hochleistungsfähiger, 18″ Neodymium Konustreiber, die einen linearen Frequenzgang bis hinab zu 25 Hz (-6 dB) bei außergewähnlich geringen Verzerrungen bietet.

Der SCV-F hat eine Besonderheit: Einer der 18″ Konustreiber enthält einen integrierten Velocity-Sensor, der die Membranbewegung, Auslenkung und Geschwindigkeit misst. Über eine XLR Leitung wird dieses Messsignal an eine Comparator Einheit im Systemverstärker zurück gesendet. Es handelt sich um eine selbstoptimierende, geschlossene Rückkopplungsschleife, die reguliert welche Korrekturen der Treiber benötigt, um das Audio-Eingangssignal präzise und unverfälscht wiederzugeben.

Der Comparator senkt den THD-Wert (Total Harmonic Distortion) um beachtliche 80-90%. Das bedeutet, dass dieser Lautsprecher ohne Equalizer oder Hochpassfilter betrieben werden kann: Der Comparator kompensiert nicht nur die Nichtlinearitäten des Lautsprechers, sondern auch alle Unzulänglichkeiten des Frequenzgangs.

SCV-F wurde in erster Linie als perfekte Tiefbasserweiterung für CODAs ViRAY-Line-Arrays entwickelt, eignet sich aber auch für viele weitere Anwendungen im Touring- und Installationsbereich, insbesondere dort, wo es auf Kompaktheit, hohe Wiedergabetreue und kontrolliertes Abstrahlverhalten im Bass ankommt.

Systemlösungen

VIRAY 1.5 BI-AMP MONO COMBI

SYSTEM COMPONENTS:

4x ViRAY (Bi-Amp)

3x SCV-F

1x LINUS RACK20
1x FRT-VR

CABLES:

1x CAL4SP-20

1x CAHSCP-20

1x CAL4SP-1.5

OPTIONAL:

1x FC-VR

1x DOT-SCV-F

1x CO-SCV-F-3

1x DOT RC Dolly

1x FR-VR

Mono System

Frequency range (-6 dB): 25 Hz – 22 kHz

Cabinets per LINUS RACK20:    Optimum         Maximum

ViRAY                                          4                     6

SCV-F Cardio                               3                     6

SCV-F Omni                               2+2                 4+4

VIRAY 1.6 BI-AMP MONO COMBI

SYSTEM COMPONENTS:

4x ViRAY (Bi-Amp)

3x SCV-F

1x LINUS RACK20
2x FR-VR

CABLES:

1x CAL4SP-20

1x CAHSCP-20

1x CAL4SP-1.5

OPTIONAL:

1x FC-VR

1x DOT-SCV-F

1x CO-SCV-F-3

1x DOT RC Dolly

Mono System

Frequency range (-6 dB): 25 Hz – 22 kHz

Cabinets per LINUS RACK20:    Optimum         Maximum

ViRAY                                               4                     6

SCV-F Cardio                                    3                     6

SCV-F Omni                                    2+2                 4+4

VIRAY 1.7 BI-AMP MONO GROUNDSTACK

SYSTEM COMPONENTS:

3x ViRAY (Bi-Amp)

3x SCV-F

1x LINUS RACK20
1x VGA

CABLES:

1x CAL4SP-20

1x CAHSCP-20

1x CAL4SP-1.5

OPTIONAL:

1x FC-VR

1x DOT-SCV-F

1x CO-SCV-F-3

1x DOT RC Dolly

Mono Groundstack System

Frequency range (-6 dB): 25 Hz – 22 kHz

Cabinets per LINUS RACK20:    Optimum         Maximum

ViRAY                                            3                     6

SCV-F Cardio                                 3                     6

SCV-F Omni                                 2+2                 4+4

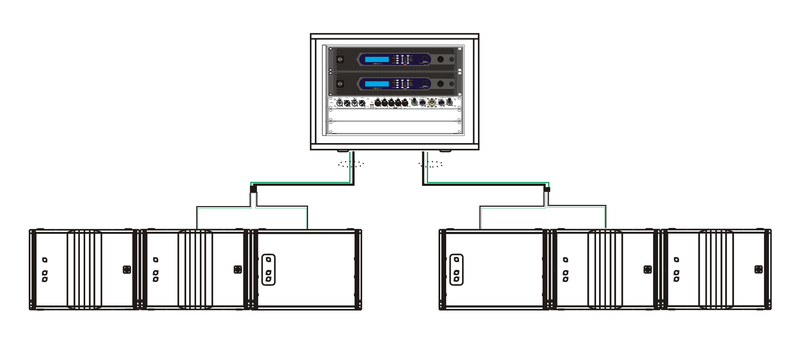

VIRAY 1.8 SCV-F CARDIO MODE

SYSTEM COMPONENTS:

12x SCV-F

1x LINUS RACK20

CABLES:

2x CAHSCP-20

4x CAL4SP-1.5

OPTIONAL:

2x DOT-SCV-F

2x CO-SCV-F-3

1x DOT RC Dolly

SCV-F Sub extension

Cabinets per RC20:    Optimum         Maximum

SCV-F Cardio                      6                     12

SCV-F Omni                  2+2+2+2         4+4+4+4

VIRAY 2.3 PASSIVE STEREO GROUNDSTACK

SYSTEM COMPONENTS:

6x ViRAY

6x SCV-F

1x LINUS RACK20

2x VGA

CABLES:

2x CAHSC-20

2x CAL4SP-1.5

2x CAY-3

OPTIONAL:

2x FC-VR

2x DOT-SCV-F

2x CO-SCV-3

1x DOT RC Dolly

Passive ViRAY + SCV-FR – 120 Hz optimized for small flown or ground stacked arrays

Frequency range (-6 dB): 25 Hz – 22 kHz

Cabinets per LINUS RACK20:    Optimum         Maximum

ViRAY                                            2×3                  2×6

SCV-F Omni                                   2×2                  2×4

Presets:

Combi system preset for ViRAY + SCV-F / SCP SUB combinations:

ViRAY-P+SCVOm100

ViRAY in passive mode + SCV or SCP in omni mode

VIRAY 2.4 PASSIVE COMBI STEREO

SYSTEM COMPONENTS:

8x ViRAY
6x SCV-F

1x LINUS RACK20
2x FRT-VR Frame

CABLES:

2x CAHSC-10

2x CAY-3

2x CAL4SP-10

4x CAL4SP-1.5

OPTIONAL:

2x FC-VR

2x DOT-SCV-F

1x DOT-RC Dolly

1x CO-SCV-3 Cover

1x DOL-SCV

1x CO-SCV

2x FR-VR

Passive ViRAY + Ground stacked SCV-F stereo

Frequency range (-6 dB): 25 Hz – 22 kHz

Cabinets per LINUS RACL20:    Optimum         Maximum

ViRAY                                           2×4                  2×6

SCV-F Omni                                 2×2                  2×4

Presets:

Combi system prest for ViRAY + SCV-F / SCP SUB combinations:

ViRAY-P+SCVOm100

ViRAY in passive mode + SCV or SCP in omnio mode

VIRAY 2.5 PASSIVE COMBI MONO

SYSTEM COMPONENTS:

8x ViRAY
3x SCV-F

1x LINUS RACK20
1x FRT-VR Frame

CABLES:

1x CAL4SP-20

1x CAY-2

1x CAHSCP-20

1x CAL4SP-1.5

OPTIONAL:

2x FC-VR

1x DOT-SCV-F

1x DOT-RC Dolly

1x CO-SCV-3 Cover

1x FR-VR

Passive ViRAY + Ground stacked SCV-F mono

Frequency range (-6 dB): 25 Hz – 22 kHz

Cabinets per LINUS RACK20:    Optimum         Maximum

ViRAY                                            2×4                  2×6

SCV-F Cardio                                  3                      6

SCV-F Omni                                  2+2                  4+4

VIRAY 2.6 PASSIVE COMBI MONO

SYSTEM COMPONENTS:

8x ViRAY
6x SCV-F

1x LINUS RACK20
1x FR-VR Frame
1x FRT-VR Frame

CABLES:

1x CAL4SP-20

1x CAY-2

1x CAHSCP-20

2x CAL4SP-1.5

OPTIONAL:

2x FC-VR

1x DOT-SCV-F

1x DOT-RC Dolly

1x CO-SCV-3 Cover

1x DOT-SCV Dolly

1xCO-SCV-F

Passive ViRAY + Ground stacked SCV-F mono

Frequency range (-6 dB): 25 Hz – 22 kHz

Cabinets per LINUS RACK20:    Optimum         Maximum

ViRAY                                         2×4                  2×6

SCV-F Cardio                                3                      6

SCV-F Omni                                2+2                  4+4

Spezifikation

Abmessungen inkl. Hardware (BxHxT): 675.3 x 495 x 806.5 mm / 26.59 x 19.49 x 31.75"
Typ: Sensor Controlled Subwoofer
Anwendungsgebiet: Kompakt Subwoofer
Frequenzgang (-6dB): 25 Hz - 150 Hz
Belastbarkeit (AES/Peak): 1500 W / 6000 W
Sensitivity 1 W / 1 m:* 97 dB
Max. Schalldruckpegel:** 138 dB
Verstärkung, Lautsprecher pro Verstärker:
LINUS14D Optimum / Maximum: 8/12
LINUS10 Optimum / Maximum: 4/8
Bestückung: Verzerrungsfreier 18" Neodymium Konuslautsprecher mit 4" (101,6 mm) Voice Coil, 1500 W (AES)
Nennimpedanz: 8 Ohm (+1/-1)
Anschlüsse: 2x Neutrik™ NL4MP (Rückseite) + 1x Neutrik™ NL4MP (Vorderseite)
Velocity Sensor Anschlüsse: 1x Neutrik™ NC3MAV (Rückseite) + 1x Neutrik™ NC3MAV (Vorderseite)
Montage: Integrierte Flughardware, ermöglicht Winkelung (0°, 2.5°, 5°)
Gehäusematerial: Birken-Multiplex
Finish: Schwarze Polyurea-Beschichtung (wasserfest)
Abmessungen (BxHxT): 675.3 x 490 x 790 mm / 26.59 x 19.29 x 31.1"
Nettogewicht: 57 kg / 125.66 lbs
* Measured with pink noise 6 dB crest factor. Half space loading.

Zubehör

  • FR-VR

    This post is also available in: English (Englisch)

    Heavy duty frame for flying or ground stacking ViRAY and/or SCV-F

  • EXBAR-VR

    This post is also available in: English (Englisch)

    Extension bar for FR-VR frame / SCV-F

  • SH-VR

    This post is also available in: English (Englisch)

    Shackle for FR-AR and FR-VR

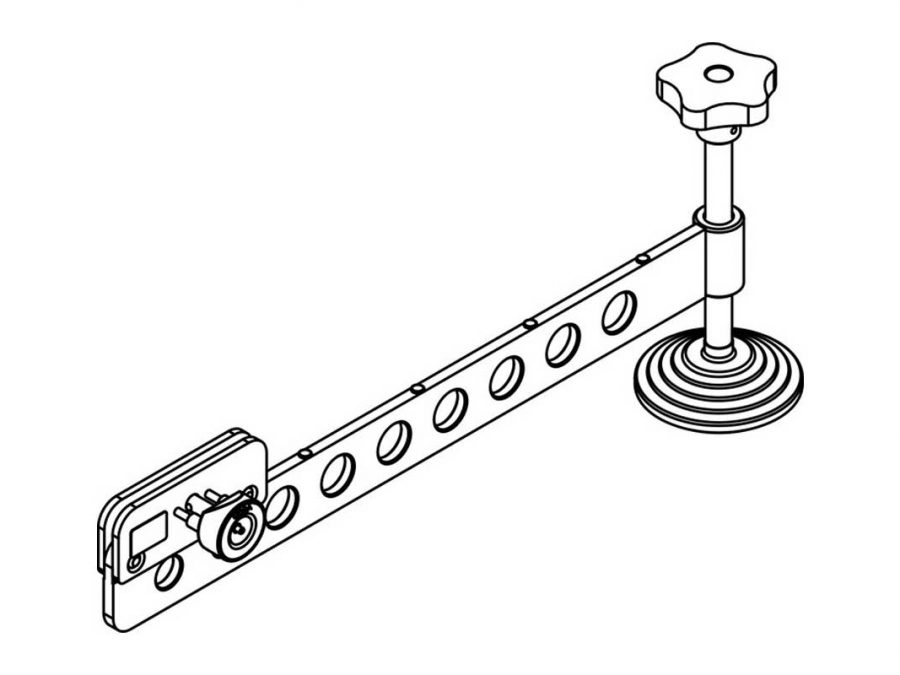

  • TILT-VR

    This post is also available in: English (Englisch)

    Tilting leg Set for ground stacking ViRAY / SCV-F on FR-VR

  • DOL-SCV

    This post is also available in: English (Englisch)

    Front dolly for single SCV-F/SC2-F

  • DOT-SCV

    This post is also available in: English (Englisch)

    Transport dolly for up to 4x SCV-F/SC2-F

  • CAH-SCP-10

    This post is also available in: English (Englisch)

    Hybrid speaker and sensor system cable, 10 m
    1xNL4 speakon® +1x 5-POLXLR-M
    2xNL4 speakon® +2x 3-POLXLR-F

  • CAH-SCP-20

    This post is also available in: English (Englisch)

    Hybrid speaker and sensor system cable, 20 m
    1xnl4 speakon® +1x 5-polxlr-m
    2xnl4 speakon® +2x 3-polxlr-f

  • CAL4SP-1.5

    This post is also available in: English (Englisch)

    4-pole loudspeaker cable, 4×4 mm, 1.5 m
    1x nla4 speakon®

  • CO-SCV-1

    This post is also available in: English (Englisch)

    Protection cover for single SCV-F/SC2-F

  • CO-SCV-2

    This post is also available in: English (Englisch)

    Protection cover for 2x SCV-F/SC2-F

  • CO-SCV-3

    This post is also available in: English (Englisch)

    Protection cover for 3x SCV-F/SC2-F

Downloads

DateiAktion
SCV-F DatasheetDownload
GLL-file for EASE and EASE Focus (ViRAY, SCV-F)Download
Loading Capacity Calculation (ViRAY_SCV-F_SC2-F)Download
SCV-F CAD Drawing 2DDownload
SCV-F CAD Drawing 3DDownload
SCV-F Accessoires - DrawingsDownload
CODA Audio Cardioid DeploymentsDownload
CODA Audio Weather Protection Download
